Datos del producto:
|
| Producto: | laminador en frío | Material: | acero de carbono |
|---|---|---|---|
| Grueso entrado: | 2.5m m | Anchura entrada: | 700m m |
| Peso máximo de la bobina: | 10000kg | Grueso de la salida: | ≥0.3 milímetro |
| Anchura de la salida: | 700m m | Diámetro interno de la bobina: | Ф510 milímetro |
| Alta luz: | Ce 4hi que invierte el laminador en frío,180m/Min Reversing Cold Rolling Mill,Laminador en frío de inversión de acero de carbono |
||

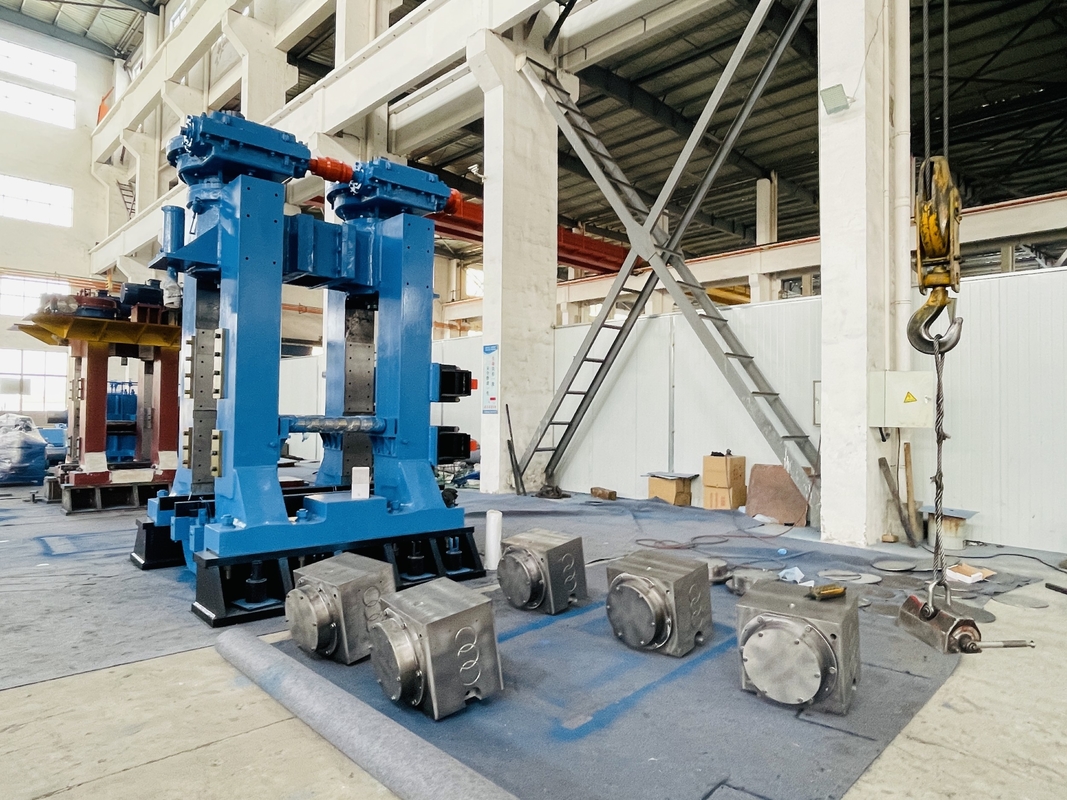

Laminador en frío rodante de la velocidad 180m/Min Carbon Steel Ce 4hi
1. Descripción de producto
El laminar es un proceso por el cual el metal es pasado a través de los rodillos en las temperaturas debajo de sus temperaturas de la recristalización. El metal se comprime y se exprime, aumentando la fuerza de producción y la dureza del metal. El laminar de la tira de metal es un segmento especial dentro de la industria metalúrgica.
2. Función principal
φ160/φ620×800 4-HI que invierte el laminador en frío se utiliza para el balanceo reversible de la alta precisión y del acero de carbono del llano del buen funcionamiento, conducido por el rodillo de reserva, con la tensión que arrolla: T≤65 KN y velocidad rodante máxima: v≤180 m/mínimo.
.
3. Flujo de proceso: (para la referencia)
4. Composición del equipo:
4,1 equipo mecánico:
| No. | Descripción | Unidad | Qty. |
| 1 | Cuatro-alto laminador principal | fije | 1 |
| 2 | Dispositivo eléctrico del screwdown | fije | 2 |
| 3 | Dispositivo de equilibrio hidráulico | fije | 1 |
| 4 | Eje universal | PC | 2 |
| 5 | Soporte universal del eje | fije | 1 |
| 6 | Estante cambiante del rodillo del trabajo | fije | 1 |
| 7 | Dispositivo cambiante del rodillo hidráulico del rodillo de reserva | fije | 1 |
| 8 | Estante cambiante del rodillo de reserva | fije | 1 |
| 9 | Frente/plataforma posterior del proceso del molino | fije | 2 |
| 10 | Recoiler hidráulico de la extensión | fije | 2 |
| 11 | Coche de bobina de descarga | fije | 2 |
| 12 | Perno de fundación | fije | 1 |
4,2 motor eléctrico, control eléctrico:
| No. | Descripción | Unidad | Qty. |
| 1 | Motor principal | fije | 1 |
| 2 | Motor de Recoiler | fije | 2 |
| 3 | Motor del Screwdown | fije | 2 |
| 4 | Control eléctrico | fije | 1 |
4,3 equipo flúido:
| No. | Descripción | Unidad | Qty. |
| 1 | Sistema hydráulico general (soporte incluyendo de la válvula) | fije | 1 |
| 2 | Rodillo que dobla la estación hidráulica (soporte incluyendo de la válvula) | fije | 1 |
| 3 | Estación fina de la lubricación del aceite | fije | 1 |
| 4 | Sistema lubricante del petróleo y gas | fije | 1 |
| 5 | Sistema lubricante de proceso | fije | 1 |
5. Parámetros técnicos (opciones):
|
Modelo no. Parámetros técnicos |
650 | 750 | 850 |
| Material | Acero de carbono y acero poco aleado | Acero de carbono y acero poco aleado | Acero de carbono y acero poco aleado |
| Grueso del material (milímetros) | 2.0-3.0 | 2.0-3.0 | 2.0-3.0 |
| Anchura material (milímetros) | 400-500 | 500-650 | 600-750 |
| Grueso de la salida (milímetros) | 0.18-0.5 | 0.18-0.5 | 0.18-0.5 |
| Fuerza rodante (KN) | 5500 | 6500 | 7500 |
| Tamaño de reserva del rodillo (milímetros) | Φ550×600 | Φ650×700 | Φ750×820 |
| Tamaño medio del rodillo (milímetros) | / | / | Φ300/Φ280×820 |
| Tamaño del rodillo del trabajo (milímetros) | Φ185/Φ165×650 | Φ205/Φ190×750 | Φ230/Φ205×850 |
| Modo de la impulsión | Por el rodillo del trabajo | Por el rodillo del trabajo | Por el rodillo del trabajo |
| Motor principal | Motor de DC | Motor de DC | Motor de DC |
| Reductor | Caja de cambios combinada | Caja de cambios combinada | Caja de cambios combinada |
| Uncoiler (tamaño opcional) | Φ508/Φ610×650 | Φ508/Φ610×750 | Φ610×850 |
| Recoiler (tamaño opcional) | Φ508×650 | Φ508×750 | Φ508×850 |
| Velocidad rodante (m/min.) | 180-480 | 240-600 | 240-600 |
| Tensión de Uncoiler (KN) | 30 | 35 | 45 |
| Tensión de Recoiler (KN) | 10-70 | 10-80 | 10-90 |
| Método del Screwdown | AGC mecánico/hidráulico | AGC mecánico/hidráulico | AGC mecánico/hidráulico |
Nota: Los parámetros antedichos están para la referencia solamente, él se podrían fabricar según los requisitos de cliente.
6. Empaquetado
La máquina será fijada dentro del envase por el alambre de acero y la correa especial del ANIMAL DOMÉSTICO, para asegurarse de todas las piezas no se moverá durante el transporte y no evitará ninguna clases de daño de la máquina y del envase.
7. Término de garantía: 12 meses (excepto piezas fácil-quebradas)
8. Nuestro servicio y características:
8,1 diseño: Tenemos un equipo técnico madurado con la experiencia rica a convertirse y el deisng las máquinas según la demanda y los requisitos de cliente.
8,2 esto es un equipo muy perfecto y durable. Tenemos más de 10 años de experiencias.
8,3 esta clase de máquina tiene la mejor calidad y el mejor precio. Tiene la medida exacta y funcionamiento fácil.
8,4 proporcionamos servicio del soporte técnico (ambo antes, durante y después de ventas), de la producción, de la instalación, el encargar y de mantenimiento a todos los clientes.
8,5 nuestro producto se ha exportado a muchas regiones y ganó la alta reputación debido al precio de alta calidad y razonable.
