Datos del producto:
|
| Descripción de la producción: | Laminador en frío reversible del rodillo de Φ90×Φ400×300mm 4 | Materia prima: | Q235, SPCC, SS400, SPHC, etc. |
|---|---|---|---|
| Grueso entrado: | ≤2mm | Anchura: | 100-200M M |
| Diámetro de la bobina de la salida (interno/externo): | Φ600, Φ750/1600mm, como sea necesario | Presión rodante máxima: | ≤150T |
| Velocidad rodante: | Laminador en frío de V≤30m/min | Línea rodante elevación: | 850m m |
| Garantía: | Un año | ||
| Alta luz: | Laminador en frío reversible,laminador en frío 30m/min,Rodillo reversible del laminador en frío 4 |
||

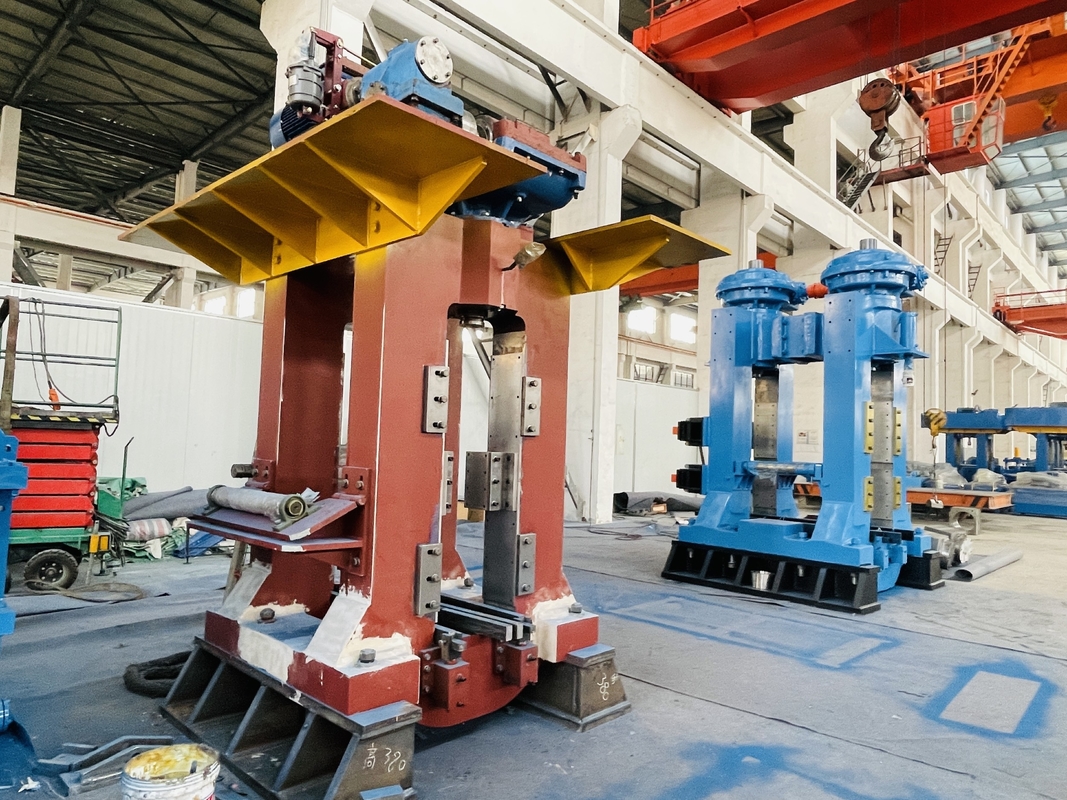

1. Uso del laminador en frío reversible del cuatro-rodillo:
4-roller CRM reversible (laminador en frío) es conducido por los rodillos de reserva, con la alta rigidez del soporte. El sistema del rollo adopta los transportes especiales para los laminadores. El par acuciante del engranaje de gusano es la superficie secundaria del sobre, con la fuerza acuciante grande. Es conveniente para la rueda intermedia del balanceo y del acabado. Es un equipo ideal del laminador para rodar el acero de carbono normal, el acero de aleación, el acero inoxidable, el cobre, el aluminio, el etc.
2. Composición del equipo y características estructurales del laminador en frío reversible del cuatro-rodillo
Esta máquina es un laminador en frío del cuatro-rodillo, consistiendo en el motor principal, reductor de velocidad, asiento del engranaje de la raspa de arenque, eje universal, soporte, soporte de funcionamiento, dispositivo de presión eléctrico. , Los mecanismos de botes giratorios izquierdos y derechos, la estación hidráulica y el control eléctrico de DC y las otras piezas, etc.
.
3. Flujo de proceso: (para la referencia)
Dispositivo (de descarga) platform→←recoiler→←loading (de descarga) cargado del cuatro-alto del laminador del →← de la plataforma del proceso del laminador del →← del device→←recoiler del →← proceso principal del laminador
4. composición del equipo:
4,1 equipo mecánico:
| No. | Descripción | Unidad | Qty. |
| 1 | Cuatro-alto laminador principal | fije | 1 |
| 2 | Dispositivo eléctrico del screwdown | fije | 2 |
| 3 | Dispositivo de equilibrio hidráulico | fije | 1 |
| 4 | Eje universal | PC | 2 |
| 5 | Soporte universal del eje | fije | 1 |
| 6 | Estante cambiante del rodillo del trabajo | fije | 1 |
| 7 | Dispositivo cambiante del rodillo hidráulico del rodillo de reserva | fije | 1 |
| 8 | Estante cambiante del rodillo de reserva | fije | 1 |
| 9 | Frente/plataforma posterior del proceso del molino | fije | 2 |
| 10 | Recoiler hidráulico de la extensión | fije | 2 |
| 11 | Coche de bobina de descarga | fije | 2 |
| 12 | Perno de fundación | fije | 1 |
4,2 motor eléctrico, control eléctrico:
| No. | Descripción | Unidad | Qty. |
| 1 | Motor principal | fije | 1 |
| 2 | Motor de Recoiler | fije | 2 |
| 3 | Motor del Screwdown | fije | 2 |
| 4 | Control eléctrico | fije | 1 |
4,3 equipo flúido:
| No. | Descripción | Unidad | Qty. |
| 1 | Sistema hydráulico general (soporte incluyendo de la válvula) | fije | 1 |
| 2 | Rodillo que dobla la estación hidráulica (soporte incluyendo de la válvula) | fije | 1 |
| 3 | Estación fina de la lubricación del aceite | fije | 1 |
| 4 | Sistema lubricante del petróleo y gas | fije | 1 |
| 5 | Sistema lubricante de proceso | fije | 1 |
5. parámetros técnicos (opciones):
|
Modelo no. Parámetros técnicos |
650 | 750 | 850 |
| Material | Acero de carbono y acero poco aleado | Acero de carbono y acero poco aleado | Acero de carbono y acero poco aleado |
| Grueso del material (milímetros) | 2.0-3.0 | 2.0-3.0 | 2.0-3.0 |
| Anchura material (milímetros) | 400-500 | 500-650 | 600-750 |
| Grueso de la salida (milímetros) | 0.18-0.5 | 0.18-0.5 | 0.18-0.5 |
| Fuerza rodante (KN) | 5500 | 6500 | 7500 |
| Tamaño de reserva del rodillo (milímetros) | Φ550×600 | Φ650×700 | Φ750×820 |
| Tamaño medio del rodillo (milímetros) | / | / | Φ300/Φ280×820 |
| Tamaño del rodillo del trabajo (milímetros) | Φ185/Φ165×650 | Φ205/Φ190×750 | Φ230/Φ205×850 |
| Modo de la impulsión | Por el rodillo del trabajo | Por el rodillo del trabajo | Por el rodillo del trabajo |
| Motor principal | Motor de DC | Motor de DC | Motor de DC |
| Reductor | Caja de cambios combinada | Caja de cambios combinada | Caja de cambios combinada |
| Uncoiler (tamaño opcional) | Φ508/Φ610×650 | Φ508/Φ610×750 | Φ610×850 |
| Recoiler (tamaño opcional) | Φ508×650 | Φ508×750 | Φ508×850 |
| Velocidad rodante (m/min.) | 180-480 | 240-600 | 240-600 |
| Tensión de Uncoiler (KN) | 30 | 35 | 45 |
| Tensión de Recoiler (KN) | 10-70 | 10-80 | 10-90 |
| Método del Screwdown | AGC mecánico/hidráulico | AGC mecánico/hidráulico | AGC mecánico/hidráulico |
Nota: Los parámetros antedichos están para la referencia solamente, él se podrían fabricar según los requisitos de cliente.
6. Empaquetado
La máquina será fijada dentro del envase por el alambre de acero y la correa especial del ANIMAL DOMÉSTICO, para asegurarse de todas las piezas no se moverá durante el transporte y no evitará ninguna clases de daño de la máquina y del envase.
7. término de garantía: 12 meses (excepto piezas fácil-quebradas)
8. Nuestro servicio y características:
8,1 diseño: Tenemos un equipo técnico madurado con la experiencia rica a convertirse y el deisng las máquinas según la demanda y los requisitos de cliente.
8,2 esto es un equipo muy perfecto y durable. Tenemos más de 10 años de experiencias.
8,3 esta clase de máquina tiene la mejor calidad y el mejor precio. Tiene la medida exacta y funcionamiento fácil.
8,4 proporcionamos servicio del soporte técnico (ambo antes, durante y después de ventas), de la producción, de la instalación, el encargar y de mantenimiento a todos los clientes.
8,5 nuestro producto se ha exportado a muchas regiones y ganó la alta reputación debido al precio de alta calidad y razonable.
