Datos del producto:
|
| Material de la bobina: | ² de δs≤230N/mm, bobina en frío, bobina de acero inoxidable, bobina galvanizada, AL, cobre | Espesor de la bobina: | 0,3-3,0 mm |
|---|---|---|---|
| Ancho de la bobina: | 800-1600/1800m m | Peso de la bobina: | ≤20T (25T) Φ508 y Φ610mm |
| Identificación de la bobina: | Φ508mm | Bobina O.D: | ≤Φ2000mm |
| Velocidad lineal: | 0-60m/min | Sistema de control: | Control automático del PLC |
| Voltaje: | 380V 50Hz 3 fases o pedido por el usuario | Color: | Como nuestro estándar o pedido por usuario |

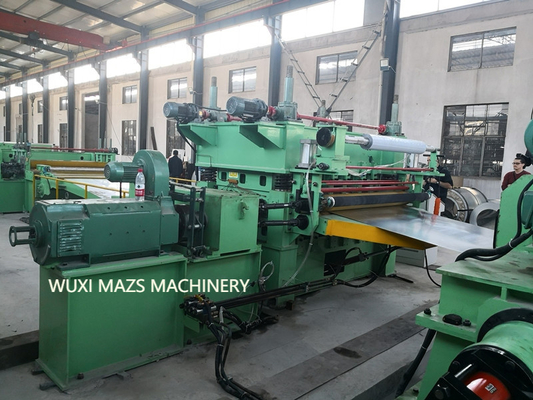

Automatización del mA 3X1600m m para el corte de acero inoxidable – líneas que se ennegrecen de la A-longitud con de alta precisión
introducción 1.General:
Esta cadena de producción se utiliza para la bobina con diversas especificaciones, con el desenrollamiento, la nivelación y cortar a la longitud a la longitud y a la anchura aplanadas de la placa según las necesidades.

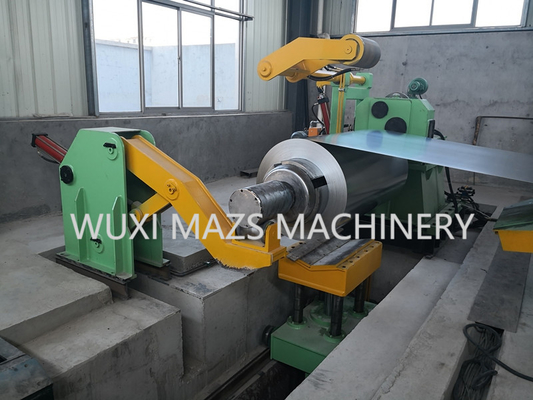

Integrado por el coche de bobina, el O.N.U-mecanismo de botes giratorios doble de la ayuda, el pre-nivelador, el final-nivelador, el indicador de la longitud, cortados a la máquina de la longitud, al apilador, al sistema conducido servo, al etc. así como al puente medio del péndulo, presionando y dispositivo de guía y dispositivo de la dirección.
2.Advantages y características de la línea de la hoja CTL:
1.) alta precisión
Nivelación de la precisión: ±1mm/㎡
Precisión de la longitud de hoja: ±0.5mm/m
Precisión diagonal de la longitud de la hoja: ±0.5mm/m
2.) hacer las hojas de acero planas, el diámetro de nivelar los rodillos debe ser científico apropiado, confirmamos el diámetro de nivelar los rodillos por experiencias reales y de dirigir el cálculo.
3.) el soporte de la viruta-para arriba puede recibir automáticamente las hojas acabadas y llenarlas automáticamente encima de ordenanza.
4.) el acumulador del agujero entre decoiling y la nivelación, es necesario proteger la superficie de la hoja y asegurarse de simultáneamente el trabajo de decoiling y de la nivelación.
parámetro técnico 3.Detailed:
| Modelo | MA-1.2 | MAZS-2.0 | MA-3.0 | MA-4.0 |
| Material de la bobina | ² de δs≤230N/mm, bobina en frío, bobina de acero inoxidable, bobina galvanizada, AL, cobre | |||
| Grueso de la bobina | 0.11-1.2m m | 0.2-2.0m m | 0.3-3.0m m | 0.5-4.0m m |
| Anchura de la bobina | 300-800m m | 800-1250m m | 800-1250/1600m m | 800-1600/1800m m |
| Peso de la bobina | ≤10T | ≤20T |
≤20T (25T) Φ508 y Φ610mm |
≤25T (30T) Φ508 y Φ610mm |
| Identificación de la bobina | Φ508mm | Φ508mm | Φ508mm | Φ508mm |
| Bobina O.D | ≤Φ1800mm | ≤Φ1800mm | ≤Φ2000mm | ≤Φ2000mm |
| Cortar la gama | 300-3000m m | 300-4000m m | 300-4000m m | 300-4000m m |
|
Cortar exactitud Diámetro del rodillo |
±0.3mm Φ 65(50) |
±0.3mm Φ 65(50) |
±05mm Φ 85(65) |
±05mm Φ 100(80) |
| Velocidad linear | 0-60m/min | 0-60m/min | 0-60m/min | 0-60m/min |
| Sistema de control | Control automático del PLC | Control automático del PLC | Control automático del PLC | Control automático del PLC |
4.Production línea organigrama:
servicio 5.Our
Diseño:
Después de la confirmación de la orden, comenzamos a diseñar la máquina, tal como el sótano, estructura, poder, dispositivo del corte, programas y así sucesivamente.
Cargamento:
La máquina será fijada dentro del envase por el alambre de acero, para asegurarse de lo no se moverá durante el transporte y no evitará ningunas clases de daño de la máquina y del envase.
6. ¿Qué servicio que podemos conseguir de su compañía?
- Servicio del VIP. Debido a nuestros estándares, manejamos construir relaciones duraderas con todos nuestros clientes.
Somos 24/7 en línea disponible para que usted conteste a sus preguntas y solucione sus problemas.
7. Inspección de la calidad
Las máquinas de nuestra compañía tienen muchos certificados como ISO 9001, el CE, el SGS, el etc.
Antes del envío, tenemos una serie de sistema del control de la calidad, incluimos 3 veces de la inspección para cada procedimiento de la producción. La primera inspección necesita a los trabajadores comprobar y firmar el informe de prueba. La segunda inspección implica a líderes del departamento para comprobar y para firmar el informe de prueba. La tercera inspección necesita al inspector profesional comprobar y asegurar las máquinas se califican.
También damos tiempo de la garantía de 12 meses al cliente.
