Máquina de laminación en frío continua de cuatro soportes para tiras de precisión

Laminador en frío continuo de cuatro soportes para tiras de precisión para Q235, SL400, SS400, SPHC

1. Descripción del producto

Bajo costo de inversión
– Solución extremadamente flexible y productiva para producir tiras laminadas en frío de alta calidad y variedad de calibres. Bajo costo de producción

– La I+D continua de nuevos materiales y la calidad de los rodillos han mejorado enormemente la resistencia al desgaste de los rodillos. Bajo coste de inventario

– Permitir almacenar una gama mínima de materia prima todo el tiempo.

Alta flexibilidad del producto
– Gran flexibilidad de calibres que se puede lograr a través del sistema de control del gato de tornillo de accionamiento de CA.

Alta Versatilidad de Operación
– Una máquina muy simple con un sistema de control de operación fácil de usar.

Medidor de alta precisión
– Mayor precisión/tolerancia del calibre de acabado que se puede lograr a través del nuevo e innovador diseño y perfil del rodillo de trabajo de precisión

2. ReferenciaFlujo del proceso:

Marco de desenrollado→plataforma de soldadura→cizalla hidráulica→incluyendo dispositivo hidráulico→lanzadera de piso→soporte de alta rotación→alineación→Marco 1#, marco 2#, marco 3#, marco 4#→máquina de bobinado.

3. Composición del equipo:

1. Material: acero al carbono laminado en caliente después del recorte (Q235, SL400, SS400, SPHC, etc.)
2.Espesor: H≤2,75 mm Ancho: B≤520 mm
3. Espesor: H≤0,7 mm, ancho: B≤520 mm
4. Diámetro de la bobina entrante (interior/exterior): 508/1500 mm
5. Diámetro de la bobina de salida (interior/exterior): 508/1500 mm
6,Velocidad de laminación: V≤250m/min
Nota: Los parámetros anteriores son solo de referencia, podrían fabricarse de acuerdo con los requisitos del cliente.

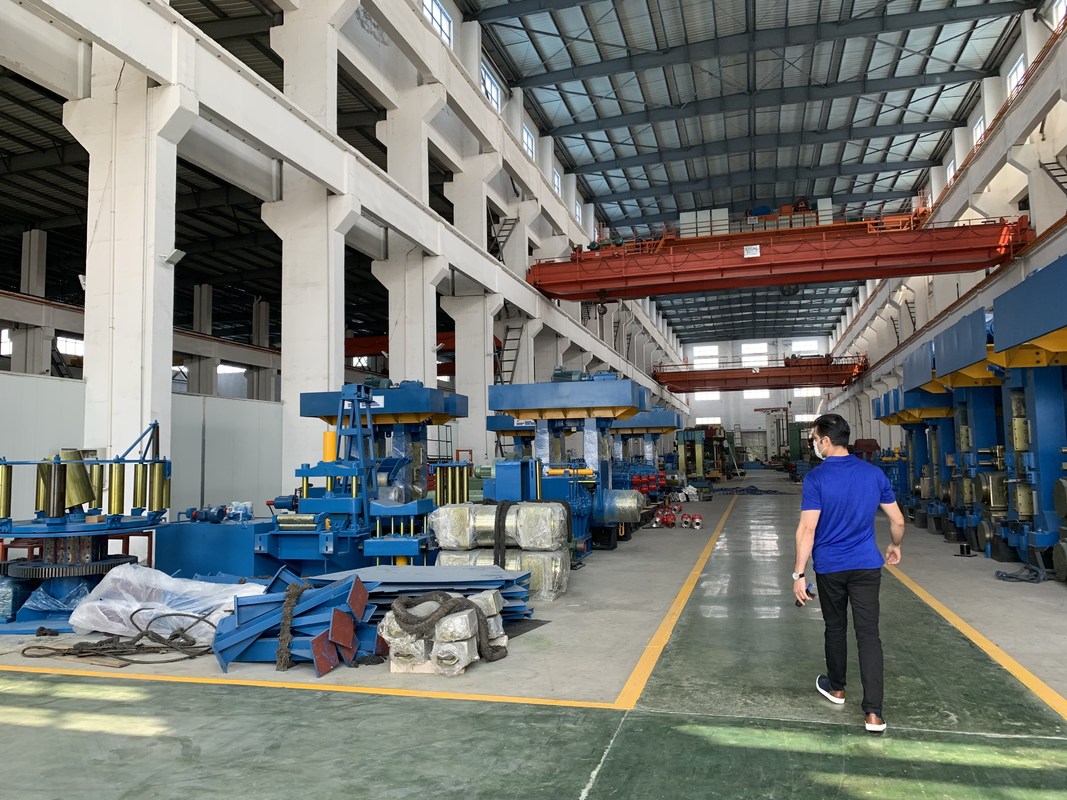

4.SGS inspeccionar fotos

5. Lista de equipos

1. Desenrollador hidráulico de expansión y contracción: un juego;

2. Cizalla hidráulica:un set;

3. Plataforma de soldadura (soldador personalizado):un set;

4. Looper de almacenamiento de material de aterrizaje: un juego;

5. Plataforma de proceso de alimentación (con guía de rodillos):un set;

6. Cuatro conjuntos de laminador de cuatro alturas:un set;

7 Plataforma de proceso de descarga (con cizalla hidráulica):un set;

8. Máquina bobinadora hidráulica:un set;

9. Gabinete de control eléctrico:un set;

10. Estación de aceite diluido:un set;

11. Estación hidráulica:un set;

12. Estación hidráulica para doblar rodillos:un set;

13. Estación de lubricación de proceso (propia del usuario)un set;

14. Cuatro instrumentos de medición de espesor (personalizados por los usuarios)Cuatro conjuntos;

15. Estación de petróleo y gasun set;

6. Plazo de garantía:12 meses (excluyendo piezas fáciles de romper)
