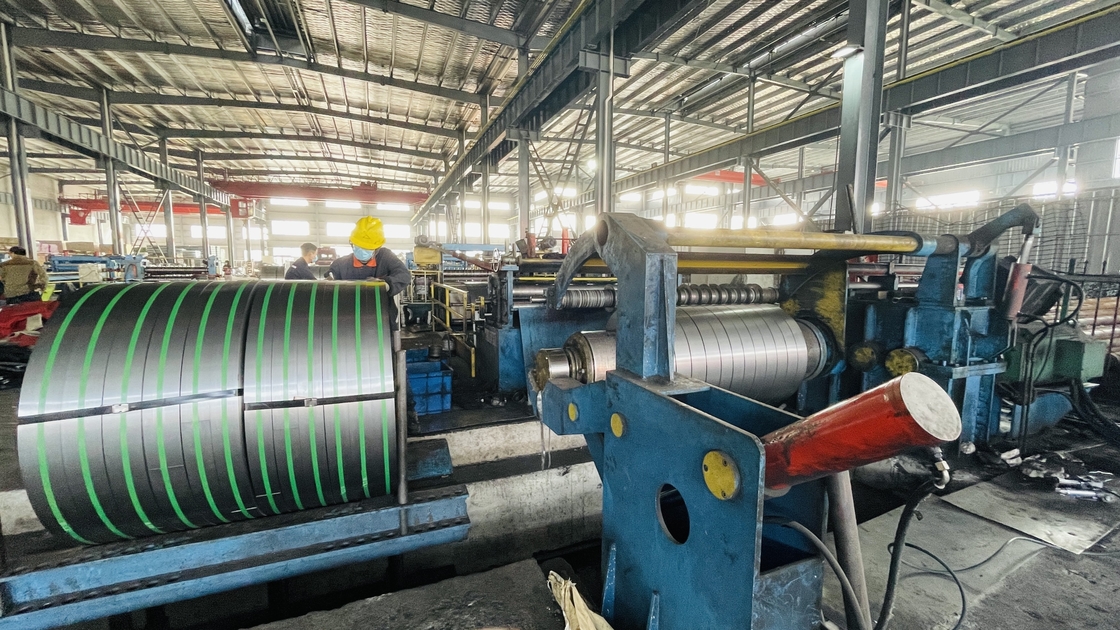

hoja de acero automática de 1800m m que raja la línea velocidad los 30m/minuto

hoja de acero 600-1800m m automática de 3-12m m que raja la línea máquina que raja de alta velocidad

1. Introducción:

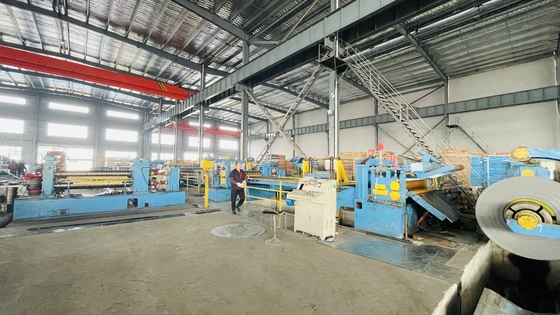

Hoja de acero automática que raja la línea con estable velocidad y controlada por el rodillo del PLC cinco que nivela con el tipo pesado decoiler hidráulico. Esta placa gruesa que rajaba la línea, también llamó la cortadora de la bobina del metal, puede rajar la bobina principal de acero gruesa en pequeñas bobinas del bebé. La bobina gruesa que raja la línea se compone de: coche del bobina-cargamento, uncoiler doble de la grande-carga del mandril, guía porta de la bobina-cabeza del estilo, equipo de la prensa y de la pala, rodillo doble que pellizca el alimentador, nivelador del cinco-rodillo, fin-cortador, tabla del rollo, alineador central, cortadora del disco, devanadera del pedazo, acumulador del agujero, tensor del pre-separator&, bobina-separador y presser porta del estilo, recoiler, bobina que descarga el coche, control hidráulico, y control eléctrico.

Capacidad de diversos modelos de la hoja gruesa que rajan las líneas (cortadora de la bobina del metal):
Grueso de la tira: (3~12) milímetros, (4-16) milímetro, (5~20) milímetros;
Anchura de la tira: 500-1800m m, 800~2000m m o 1000~2200m m.

2. Especificación de detalle de la máquina que raja de la bobina:

2.1. Hoja del mA (3-12) ×1800mm que raja la línea
Material de bobinas: Placa de acero de carbono de HR/CR, galvanizada, placa de acero coloreada etc.
Grueso de la tira de la cortadora de la bobina del metal: (3~12) milímetros
Anchura de la tira de la máquina que raja de la bobina: 500~1800m m
Peso de Max.coil: 35000kgs

Diámetro de nivelar los rodillos y el rodillo tensor: Φ210
Diámetro de la cortadora de la bobina del metal del eje de la cortadora: Φ300
Cortadores del disco: 6CrW2Si, HRC56°~58°, OD500mm x ID300mm x T25mm.
Diámetro del bloque del recoiler: Φ610mm
Separación de discos: 65Mn, OD250 x ID95 x T10/20mm
Motores de DC de la máquina que raja de la bobina para la cortadora y el recoiler: 160KW, 200KW.
Velocidad de la cortadora de la bobina del metal: (0~30) m/min, ajustables

2.2. Hoja del mA (4-16) ×2200mm que raja la línea
Material de bobinas: Acero de carbono de HR/CR tal como Q235, placa galvanizada, placa de acero coloreada etc
Grueso de la tira: (4~16) milímetros
Anchura de la tira de la cortadora de la bobina del metal: 800~2200m m
Peso de la máquina que raja Max.coil de la bobina: 40000kgs

Diámetro de nivelar los rodillos y el rodillo tensor: Φ230
Diámetro del eje de la cortadora: Φ360
Cortadores del disco de la cortadora de la bobina del metal: 6CrW2Si, HRC54°~56°, OD600mm x ID360mm x T50mm.
Diámetro del bloque del recoiler: Φ760mm
Máquina que raja de la bobina que separa discos: 65Mn, OD250 x ID110 x T10/20mm
Motores de DC para la cortadora y el recoiler: 200KW, 250KW.
Rajar velocidad: (0~30) m/min, ajustables

2.3. Hoja del mA (5-20) ×2000mm que raja la línea:
Material de bobinas: Acero de carbono de HR/CR tal como Q235, placa galvanizada, placa de acero coloreada etc
Grueso de la tira de la cortadora de la bobina del metal: (5~20) milímetros
Anchura de la tira: 800~2000m m
Peso de Max.coil: 40000kgs

Diámetro de nivelar los rodillos y el rodillo tensor: Φ260
Diámetro de la cortadora de la bobina del metal del eje de la cortadora: Φ420
Cortadores del disco de la máquina que raja de la bobina: 6CrW2Si, HRC54°~56°, OD650mm x ID420mm x T50mm.
Diámetro del bloque del recoiler: Φ800mm
Separación de discos: 65Mn, OD250 x ID110 x T10/20mm
Motores de DC para la cortadora y el recoiler: 280KW, 315KW.
El rajar de la bobina trabaja a máquina rajar velocidad: (0~20) m/min, ajustables

3. Especificaciones de la cortadora de la bobina del metal:
