550m m laminador en frío continuo SPHC de cuatro soportes para las tiras de la precisión para Q235 SL400

1. Descripción de producto

550m m Cuatro-altos cuatro coloca el laminador en frío continuo para las tiras de la precisión para Q235, SL400, SS400, SPHC

2. Refiérase al flujo de proceso:

Esquileo →hydraulic →welding de la plataforma del marco el desenrollar →including el marco hidráulico del soporte →alignment→1# del volumen de ventas del →high del looper del →floor del dispositivo, 2# marco, 3# marco, máquina →winding del marco 4#.

3. composición del equipo:

1.Material: de acero de carbono laminado en caliente después de arreglar (Q235, SL400, SS400, SPHC, etc.)
2.Thickness: Anchura de H≤2.75mm: B≤520mm
3.Thickness: H≤0.7mm, anchura: B≤520mm
diámetro de la bobina 4.Incoming (interno/externo): 508/1500m m
diámetro de la bobina 5.Output (interno/externo): 508/1500m m
6, velocidad rodante: V≤250m/min
Nota: Los parámetros antedichos están para la referencia solamente, él se podrían fabricar según los requisitos de cliente.

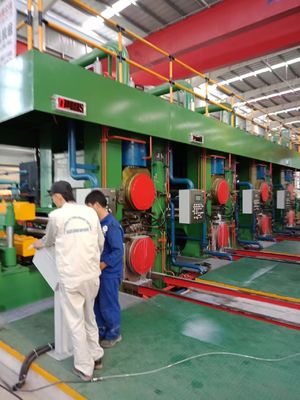

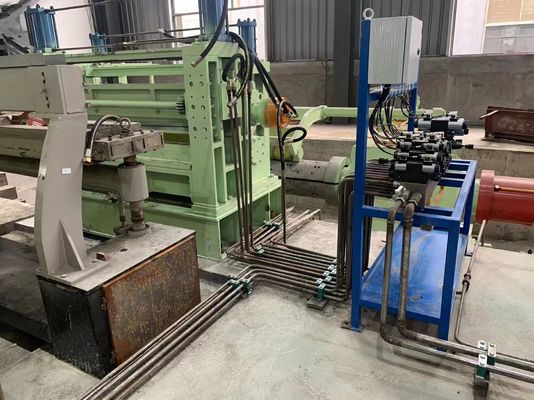

4.SGS examinan las fotos

5. Lista del equipo

1. Uncoiler hidráulico de la extensión y de la contracción:  un sistema;

2. Esquileo hidráulico:                                                un sistema;

3. Plataforma de soldadura (soldador modificado para requisitos particulares):             un sistema;

4. Looper de aterrizaje del almacenamiento de material:                        un sistema;

5. Plataforma de proceso de alimentación (con la guía del rodillo):    un sistema;

6. Cuatro sistemas del cuatro-alto laminador:                      un sistema;

Plataforma de proceso de descarga 7 (con esquileo hidráulico): un sistema;

8. Máquina de enrrollamiento hidráulica:                                un sistema;

9. Gabinete de control eléctrico:                                     un sistema;

10. Estación diluída del aceite:                                              un sistema;

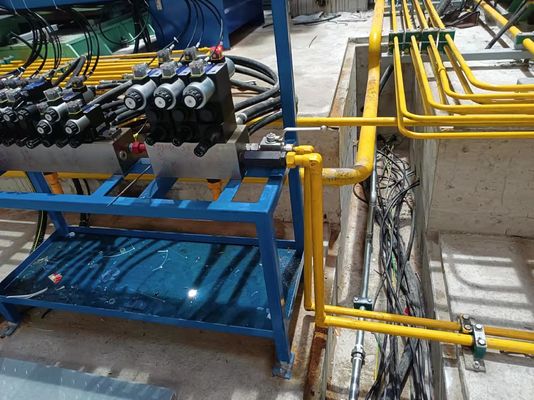

11. Estación hidráulica:                                             un sistema;

12. Estación hidráulica para el rollo de doblez:                   un sistema;

13. Estación de proceso de la lubricación (la propio del usuario)          un sistema;

14. Cuatro instrumentos de medida del grueso (modificados para requisitos particulares por los usuarios)   Cuatro sistemas;

15. Estación del petróleo y gas                                           un sistema;

6. término de garantía: 12 meses (excepto piezas fácil-quebradas)
