Datos del producto:
|
| Descripción de mercancías: | Máquinas de acero del laminador en frío de la bobina | Rodillos del trabajo (milímetros): | φ120 |
|---|---|---|---|
| Longitud del rodillo (milímetros): | 330 | Fuerza rodante (toneladas): | ≤2000KN |
| Grueso entrado (milímetros): | 2.0~4.0×80~200m m | Grueso acabado (milímetros): | 0.5~2.0×80~200m m |
| Voltaje: | 380V 50Hz 3phases u orden del usuario | Color: | Como nuestro estándar u orden del usuario |
| Alta luz: | Laminador en frío continuo de Siemens,laminador en frío de 200m m,150m/Min Continuous Cold Rolling Mill |
||
1. Descripción de mercancías:

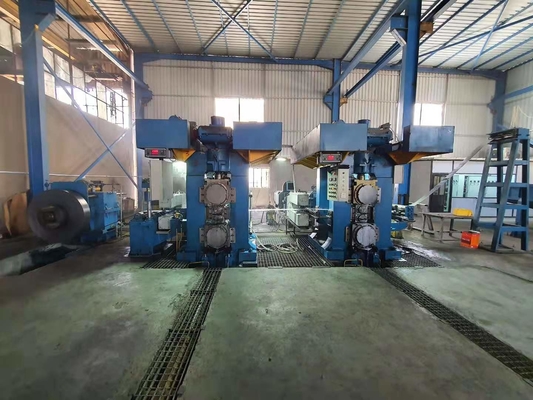

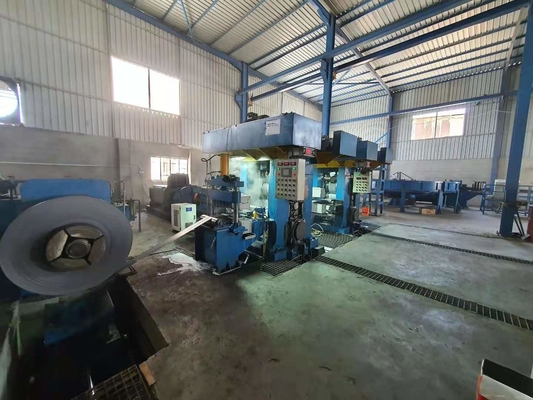

Anchura 200m m de la bobina del × 300/Ø350 del × del mA Ø120 300 dos laminador en frío de los soportes 150m/Min 4hi para el acero de carbono
2. Proceso del molino:
Pellizco cargado del → el desenrollar del →
↓
Descargando el ← muela el rollo del laminador en frío de cuatro rodillos a la izquierda e a la derecha ruedan la descarga del → del molino.
3. Parámetro de Techncial:
|
Rodillos del trabajo (milímetros) |
φ175 |
| Longitud del rodillo (milímetros) | 350 |
| Fuerza rodante (toneladas) | 240T |
| Grueso entrado (milímetros) |
3.0×240m m |
| Grueso acabado (milímetros) |
1.8×240m m |
| Anchura (milímetros) | 240 |
| Velocidad rodante (m/min) | 150 |
| Motor principal (kilovatios) | 280KW |
|
Velocidad de rotación: |
750-1600r/min |
| Presión abajo | Mechinal |
| Sistema eléctrico |
Regulador de la velocidad de DC de la serie de Siemens 6RA80 |
cálculo de la capacidad 4.The:
En 4m m crudos, acabó el grueso medio de 1.5m m, la anchura media de 150m m, el peso medio del volumen de 2 toneladas por el rollo que rodaba tres pasos, la época de rueda total de aproximadamente 30 minutos, la producción de 4 toneladas por hora, la época de trabajo anual de 6000 horas, con una salida anual de 2,4 millones de toneladas.
5. entrega de la documentación técnica:
El proveedor proporcionará la siguiente información según el progreso de la fabricación y de la construcción del equipo.
El dibujo de la disposición y de fundación del equipo.
Los manuls del equipo.
Detalles o dibujos de piezas vulnerables y recambios del equipo mecánico (modelos para las piezas estándar y dibujos para las piezas no estándar), diagrama de la esquema eléctrica, y diagrama esquemático de la estación de la lubricación de la unidad y de la estación hidráulica.
