Datos del producto:
|
| Material de bobinas: | El rajar y corte de acero de la bobina a la máquina de la longitud | Grosor de la tira: | 3-12m m |
|---|---|---|---|
| Anchura de la tira: | 600-1600 mm | Peso de Max.coil:: | 15000kg |
| Voltaje:: | 380V 50Hz 3phases | Garantía de calidad: | un año |
| Alta luz: | corte del metal de 3-12m m a la línea de la longitud,corte del metal de 1600m m a la línea de la longitud,CTL cortó a la línea máquina de la longitud |
||
1. Descripción de mercancías:

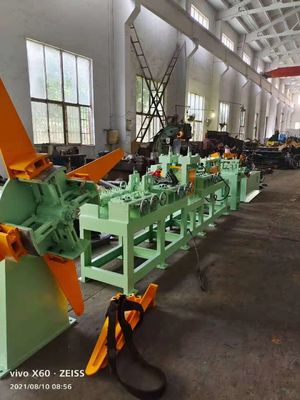

La alta hoja gruesa de la precisión 600-1600m m que nivela el corte a la línea de la longitud con el sistema del PLC se utiliza para controlar y para supervisar
2. Introducción:
La línea gruesa de la corte-a-longitud de la placa puede satisfacer la petición del cliente de la línea velocidad máxima 20m/min desenrollando y nivelando una tira de la bobina, y después esquilando la tira plana nivelada a cierta longitud de hojas.
La línea de la corte-a-longitud (máquina de la placa CTL) tiene una máquina de pre-nivelación y una máquina de nivelación fina conducidas por los motores de DC o de CA, y la longitud-fijación está al lado de codificador, esquilando estilo es parada-esquileo.
La línea gruesa de la corte-a-longitud de la placa (máquina) de la placa CTL bobinas de acero aptas con grueso: (3~12m m, 4~16m m, 5-20m m) y la anchura cambiable, y la longitud de hojas acabadas dependen de la necesidad práctica del cliente.
3. Ventajas y características de la máquina de la placa CTL:
1. máquina de la placa CTL con la alta precisión
La línea velocidad puede estar hasta 20m/min, hojas de la longitud de 4-5pcs/min 2000m m en media.
Nivelación de la precisión: ±1.5mm/㎡
Precisión de la longitud de hoja: ±0.5mm/m
Precisión diagonal de la longitud de la hoja: ±1mm/m
Material entrado: CR, bobinas de acero de carbono de la hora, SOLDADO ENROLLADO EN EL EJÉRCITO, placas de acero de PPGI.
3.1. Corte grueso de la placa del mA (3~12) ×1600mm/2000mm/2500mm a la línea de la longitud:
Grueso de la tira de la máquina de la placa CTL: 3~12m m
Anchura de la tira: 600~1600m m, 800-2000m m, 1100-2500m m
Nivelación del rodillo: Φ180, 13pcs
Material de nivelar el rodillo: 40Cr, HRC55-56
Poder para nivelar: Motor de 132KW DC + control de velocidad de Eurothem 590 DC
Velocidad del corte de máquina de la placa CTL: (0~20) m/min, ajustables
3.2. Corte grueso de la placa del mA (4-16) ×1500mm/2000mm/2500mm a la línea de la longitud
Grueso de la tira de la máquina de la placa CTL: 4~16m m
Anchura de la tira: 500~1500mm/800-2000mm/1100-2500m m
Nivelación del rodillo: Φ220mm, 11pcs
Material de nivelar el rodillo: 40Cr, HRC54-55
Poder de la máquina de la placa CTL para nivelar: Motor de 160KW DC + control de velocidad de Eurotherm 590 DC.
Cortar velocidad: (0~20) m/min, ajustables
3.3. La placa gruesa del mA (5-20) ×1800mm/2000mm/2500mm cortó a la línea de la longitud
Grueso de la tira: 5~20m m
Anchura de la tira de la máquina de la placa CTL: 800~1800m m, 1000-2000m m, 1100-2500m m
Nivelación del rodillo: Φ230, 9pcs
Material de nivelar el rodillo: 40Cr, HRC54-55
Poder para nivelar: Motor de 110KW+160KW DC + control de velocidad de Eurothem 590 DC.
Velocidad del corte de máquina de la placa CTL: (0~20) m/min, ajustables
| Especificación de detalle: Modelo | Grueso | Longitud | Nivelación de velocidad | |
| MA-12 x 1600 | 3-12m m | 600-1600m m | ajustable | 20m/min máximo |
| MA-16 x 1800 | 4-16m m | 1000-1800m m | ajustable | 20m/min máximo |
| MA-20 X 2000 | 5-20m m | 1000-2000m m | ajustable | 20m/min máximo |
| Nota: Los datos en la forma apenas como referencia según gamas generales, siempre diseñar y hacer cada línea gruesa de la corte-a-longitud de la placa, máquina de la placa CTL según los requisitos específicos de cada cliente, así que cada cliente podemos comprar su propia línea del bien-contenido de nosotros. | ||||
