Datos del producto:
|
| Descripción: | máquina del laminador | Material: | Q195, Q235, SPCC, SPCD |
|---|---|---|---|
| Anchura entrante: | B≤800-1250mm | Anchura de la salida: | B≤800-1250mm |
| Diámetro entrante de la bobina (interno/externo): | 610/1750m m | Diámetro de la bobina de la salida (interno/externo): | 610/1750m m |
| Velocidad del balanceo: | V≤90m/min | Peso máximo de la bobina: | 20t |
| Resaltar: | Laminador en frío en tándem del AGC,Laminador en frío en tándem de 3 soportes,molino en tándem 4hi que lamina |
||
1. Descripción:

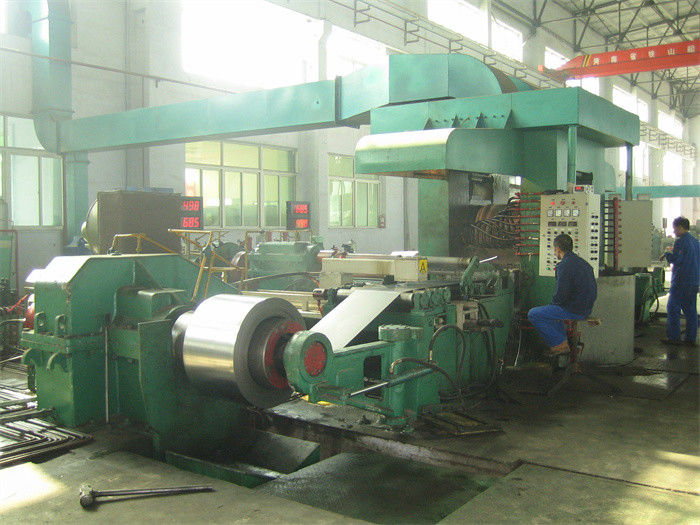

Laminador en frío del Cuatro-alto tándem del Tres-soporte del mA AGC
2. Función principal:
Consiste en el dispositivo del screwdown, vivienda del molino, sistema del rodillo, dispositivo de equilibrio, transmisión principal, rodillo-cambiando el dispositivo. Su función principal es rodar las tiras para satisfacer el grueso requerido.
3. Flujo de proceso: (para la referencia):
Corte leveler→hydraulic cargado del decoiler→pinch car→hydraulic de la extensión de la bobina, piso-tipo platform→feeding de soldadura dispositivo →recoiler→unloading stand→unloading looper→feeding de la plataforma del proceso de la plataforma del proceso del almacenamiento (con el dispositivo del rodillo de tensión) →1# stand→2# stand→3# (esquileo hidráulico)
4. Parámetros técnicos:
Cuadro 4-1:
| Tipo | Φ70/Φ210×250 | Φ135/Φ350×350 | Φ140/Φ450×450 | Φ175/Φ500×550 |
| Rodillos del trabajo (milímetros) | Φ70 | Φ135 | Φ140 | Φ175 |
| Longitud del rodillo (milímetros) | 250 | 250-350 | 450 | 500 |
| Fuerza rodante (toneladas) | 80 | 120 | 280 | 280 |
| Grueso entrado (milímetros) | 1,5 | ≤2.7 | ≤3 | ≤4 |
| Grueso acabado (milímetros) | 0,08 | ≥0.15 | ≥0.3 | 0,3 |
| (milímetro) | 30-200 | ≤250 | 360 | 400 |
| Velocidad rodante (m/min) | 180 | 180 | 180 | 210 |
| Motor principal (kilovatios) | 22 | 55 | 75 | 90 |
| Apriete el motor (los kilovatios) | 2,2 | 4 | 6 | 7,5 |
| Apriete la velocidad (mm/s) | 0,06 | 0,08 | 0,08 | 0,08 |
| Reductor de velocidad | JZQ650 | JZQ850 | JZQ450 | JZQ1000 |
| Peso (toneladas) | 8,5 | 19 | 22 | 24 |
Cuadro 4-2:
| Tipo | Φ190/Φ535×600 | Φ180/Φ650×850 | Φ205×900/Φ650×850 | Φ480/Φ1150×1380 |
| Rodillo del trabajo (milímetros) | Φ190 | Φ180 | Φ205 | Φ480 |
| Longitud del rodillo (milímetros) | 600 | 850 | 850 | 1380 |
| Grueso entrado (milímetros) | 3 | 3 | 3 | 3 |
| Grueso de la salida (milímetros) | 0,5 | 0,4 | 0,25 | 0,3 |
| (milímetro) | 500 | 750 | 800 | 1000 |
| Fuerza rodante | 4000KN | 5000KN | 5500KN | 800T |
| Velocidad rodante (m/min) | 150 | 150 | 210 | 120 |
| Motor principal (kilovatios) | 450 | 630 | 630 | 1200 |
| Apriete el motor | 30 | 44 | 44 | 60 |
Nota: Los parámetros antedichos están para la referencia solamente, él se podrían fabricar según los requisitos de cliente.
5. empaquetado
La máquina será fijada dentro del envase por el alambre de acero y la correa especial del ANIMAL DOMÉSTICO, para asegurarse de todas las piezas no se moverá durante el transporte y no evitará ninguna clases de daño de la máquina y del envase.
6. Término de garantía: 12 meses (excepto piezas fácil-quebradas)
7. Nuestro servicio y características:
7,1 diseño: Tenemos un equipo técnico madurado con la experiencia rica a convertirse y el deisng las máquinas según la demanda y los requisitos de cliente.
7,2 esto es un equipo muy perfecto y durable. Tenemos más de 10 años de experiencias.
7,3 esta clase de máquina tiene la mejor calidad y el mejor precio. Tiene la medida exacta y funcionamiento fácil.
7,4 proporcionamos servicio del soporte técnico (ambo antes, durante y después de ventas), de la producción, de la instalación, el encargar y de mantenimiento a todos los clientes.
7,5 nuestro producto se ha exportado a muchas regiones y ganó la alta reputación debido al precio de alta calidad y razonable.
