Datos del producto:
|
| Materia prima: | Molino de tubo soldado con autógena de alta frecuencia MA-Φ165 con la unidad froming de alta velocid | Anchura de la bobina: | 60~160m m |
|---|---|---|---|
| Diámetro externo de la bobina: | Max. Φ1600mm | Diámetro interno de la bobina: | Φ508mm |
| Peso de la bobina: | Max.2.5T | Grueso material: | 0.8~2.5m m para los tubos redondos |
| Tamaño redondo del tubo: | Φ20mm~Φ50mm * 0.8mm~2.5m m | tamaño cuadrado del tubo: | 16×16x1.5m m, 20x20x1.8m m, 25x25x2m m, 30x30x2m m, 40x40x2m m |
| Tamaño del tubo del rectángulo: | 25x50x2m m | Producir longitud: | los 4~10m |
| Producir velocidad: | 30~80m/min | ||
| Alta luz: | molino de tubo soldado con autógena de alta frecuencia 50m/min,molino de tubo soldado con autógena de alta frecuencia de 165m m,molino de tubería de acero de 2.0-6.0m m |
||
1. Descripción de mercancías:

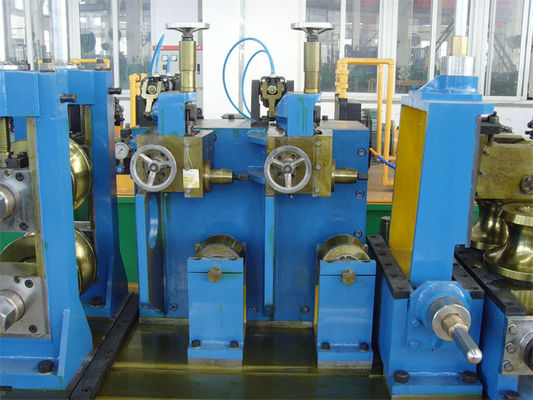

Molino de tubo soldado con autógena de alta frecuencia MA-Φ165 con la unidad froming de alta velocidad de la impulsión de la caja de engranajes
2. Especificación:
Material ser procesado: bobinas pre rajadas laminadas en caliente de acero de carbono, frías de la tira del grado capaz de la soldadura con máximo 0,2% carbonos
Tipo de producción: Tubos redondos, Squar, cuadrado y secciones huecos rectangulares
Tubo redondo fuera del diámetro: Minuto 50,8, 165m m máximo
Sección hueco cuadrada: Minuto 40x 40, 130 x 130 milímetros máximos
Sección hueco rectangular: Minuto 40 x 60, 100x máximo 160 milímetros
Grueso del tubo: 1,8 6,0 milímetros máximos mínimos
Formación de la línea velocidad: 55 m/min máximos
(El cuadrado y las formas huecos rectangulares se producen a velocidades más bajas dependiendo de lado al ratio del grueso de pared)
Longitud del corte del tubo: 4 15meter máximos mínimos
Exactitud de la longitud: ± 3m m
3. Línea composición:
Tabla de pre-descarga de la forma de V (soporte de la bobina de V)
Carro de carga hidráulico (coche de bobina)
Máquina de descarga hidráulica (uncoiler)
HydraulicShear y TIG Welder.
Acumulador horizontal de la tira.
Sección de la formación, de la soldadura, del enfriamiento y de la clasificación. Motor impulsor: DC 132 kW+ 132 kilovatios
Atajo de la sierra del vuelo del ordenador.
Enderezadora
Máquina que muele de final y que chaflana
Embaladora
El rodillo impulsor funciona con hacia fuera la tabla de la tabla, de la inspección y los colectores.
H.F. Induction Welder de estado sólido: 400 kilovatios, tipo de estado sólido
Rolls: Rolls se fabrican fuera de AISI D3 D2 o E52100
Unidades hidráulicas
Los paneles eléctricos
4. Parámetro técnico:
| Modelo no. | MA114 | MA125 | MA165 | MA219 |
| Diámetro externo | Φ40~114 MILÍMETRO | Φ50~130 MILÍMETRO | Φ76~165 MILÍMETRO | Φ89~219 MILÍMETRO |
| Grueso de pared | 1.2~4.0 milímetros | 2.0~5.0 milímetros | 2.0~6.0 milímetros | 3.0~6.0 milímetros |
| Velocidad de la producción | 0~70 m/min. | 0~60 m/min. | 0~50 m/min. | 0~50 m/min. |
| Poder del motor impulsor | 132 sistemas Kw*2 | 160 +200 kilovatios | 200 sistemas Kw*2 | 200 sistemas Kw*3 |
| Poder del soldador del HF | 300 KILOVATIOS | 400 KILOVATIOS | 500 KILOVATIOS | 500 KILOVATIOS |
