Datos del producto:
|
| Materia prima: | Acero de laminado en caliente o que lamina | Anchura de la bobina: | 60~160m m |
|---|---|---|---|
| Diámetro externo de la bobina: | Max. Φ1600mm | Diámetro interno de la bobina: | Φ508mm |
| Peso de la bobina: | Max.2.5T | Grueso material: | 0.8~2.5m m para los tubos redondos |
| Tamaño redondo del tubo: | Φ20mm~Φ50mm * 0.8mm~2.5m m | tamaño cuadrado del tubo: | 16×16x1.5m m, 20x20x1.8m m, 25x25x2m m, 30x30x2m m, 40x40x2m m |
| Tamaño del tubo del rectángulo: | 25x50x2m m | Producir longitud: | los 4~10m |
| Producir velocidad: | 30~80m/min | ||
| Resaltar: | molino de tubo soldado con autógena de alta frecuencia 100m/min,molino de tubo soldado con autógena de alta frecuencia de 1.2-4.0m m,Máquina soldada con autógena del molino de tubo |
||
1.Description de mercancías:

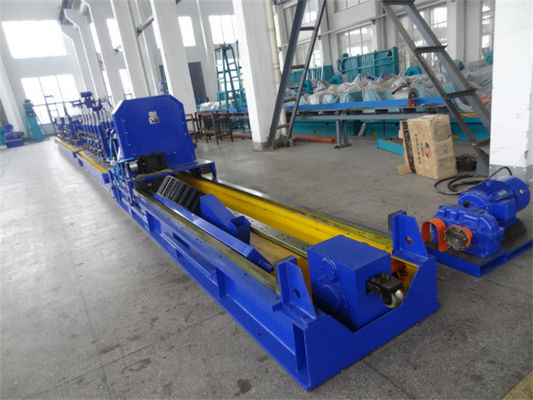

La velocidad soldada con autógena de alta frecuencia del molino de tubo MA-Φ76 con frío del sistema de la refrigeración por agua consideró
2.Specification:
Materia prima entrada: el CR del acero de carbono de la pre-raja, hora arrolla
Productos finales: tubos redondos, tubos cuadrados y tubos rectangulares así como tubos deformados
Tubo redondo fuera del diámetro: 22 -89mm
Tubos cuadrados: Min12 x 12m m, Max70 x 70m m
Tubos rectangulares: Min8 X12, Max60x 80 milímetros
Grueso del tubo: 1,2 -4,0 milímetros
Formación de la línea velocidad: 100 m/min máximos
(El cuadrado y los tubos rectangulares se producen a velocidades más bajas mientras que el lado a los ratios del grueso de pared es diferente.)
Longitud del corte del tubo: 4 -12 m
Exactitud de la longitud: ± 3m m
Motor impulsor: DC 75kW×2, ajustado por el regulador de la velocidad de Eurotherm 590
Línea composición:
Mandril doble hidráulico Uncoiler
Esquileo y soldador del TIG
Acumulador horizontal de la tira
Sección de la formación, (guía de la costura, soldadura, el exprimir, raspando), del enfriamiento, del apresto y de la enderezadora.
Atajo de la sierra del vuelo del ordenador.
Enderezadora del rodillo
Máquina que muele de final y que chaflana
Embaladora
Funcione con hacia fuera la tabla del rollo, la tabla de la inspección y los colectores.
H.F. Induction Welder de estado sólido: 200 kilovatios, tipo del tubo de estado sólido (o de vacío)
Rolls: Rolls son conformación manufacturada con AISI D3 D2 o E52100
Sistema de control eléctrico
| Modelo no. | MA114 | MA125 | MA165 | MA219 |
| Diámetro externo | Φ40~114 MILÍMETRO | Φ50~130 MILÍMETRO | Φ76~165 MILÍMETRO | Φ89~219 MILÍMETRO |
| Grueso de pared | 1.2~4.0 milímetros | 2.0~5.0 milímetros | 2.0~6.0 milímetros | 3.0~6.0 milímetros |
| Velocidad de la producción | 0~70 m/min. | 0~60 m/min. | 0~50 m/min. | 0~50 m/min. |
| Poder del motor impulsor | 132 sistemas Kw*2 | 160 +200 kilovatios | 200 sistemas Kw*2 | 200 sistemas Kw*3 |
| Poder del soldador del HF | 300 KILOVATIOS | 400 KILOVATIOS | 500 KILOVATIOS | 500 KILOVATIOS |
