Datos del producto:
|
| Material de bobinas: | Bobina de acero que raja y que corta a la máquina de la longitud | Grueso de la tira: | 0.3~3m m |
|---|---|---|---|
| Anchura de la tira: | 300~1600m m | Peso de Max.coil:: | 15000Kg |
| Voltaje:: | 380V 50Hz 3phases | Garantía de calidad: | un año |
| Alta luz: | corte de hoja 30m/min a la línea de la longitud,Corte de hoja a la línea máquina de la longitud,corte de 2500m m a la línea máquina de la longitud |
||
1. Descripción de mercancías:
Corte de acero al corte grueso línea-medio de la longitud a la línea de la longitud con estable la velocidad, el borde ningunas rebabas
2. Introducción:

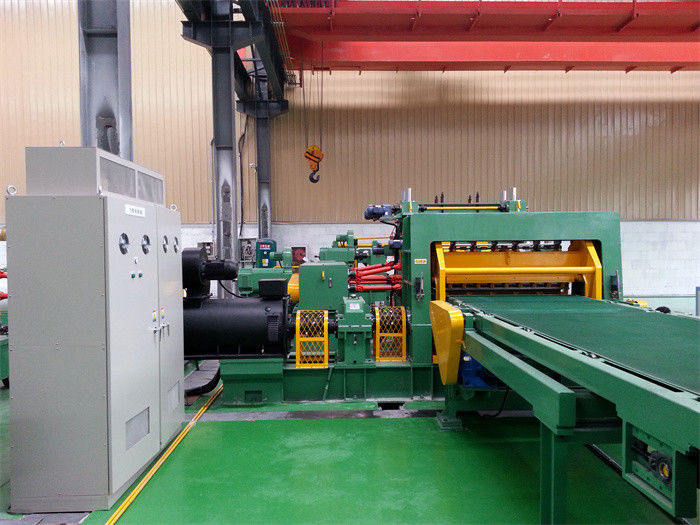

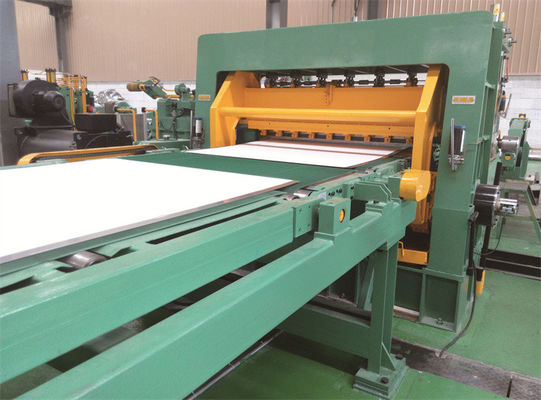

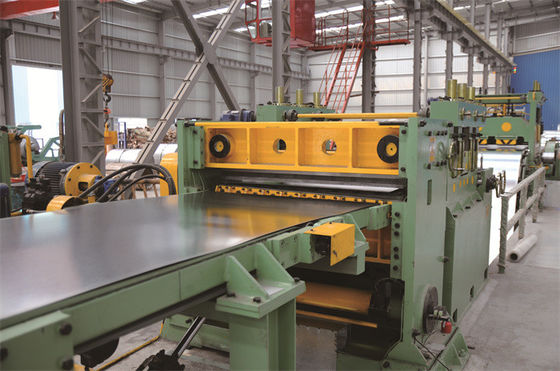

La línea gruesa media de la corte-a-longitud de la placa puede satisfacer la petición del cliente de la línea velocidad máxima 40m/min desenrollando y nivelando una tira de la bobina, y después esquilando la tira plana nivelada a cierta longitud de hojas.
Esta línea de la bobina CTL es especialmente conveniente para el CR, bobinas de acero de carbono de la hora, SOLDADO ENROLLADO EN EL EJÉRCITO, placas de acero de PPGI.
La línea de la corte-a-longitud de la placa (línea de la bobina CTL) tiene una máquina de nivelación conducida por el motor de DC o de CA, y la longitud-fijación está al lado de codificador, esquilando estilo es parada-esquileo.
La línea gruesa media de la corte-a-longitud de la placa cupo las bobinas de acero con grueso: (1~6m m, 2~8m m, 3-10m m) y la anchura cambiable, y la longitud de hojas acabadas dependen de la necesidad práctica del cliente.
3. Ventajas y características para esta línea de la bobina CTL:
1. alta precisión
La línea velocidad puede estar hasta 30m/min, hojas de la longitud de 7-8pcs/min 2000m m en media.
Nivelación de la precisión: ±1mm/㎡
Precisión de la longitud de hoja: ±0.5mm/m
Precisión diagonal de la longitud de la hoja: ±0.5mm/m
4. Parámetro técnico principal:
MA (la placa de 0.3~3)×1600mm/2000mm/2500m m cortó a la línea de la longitud
Material de bobinas: HRC, CRC, SOLDADO ENROLLADO EN EL EJÉRCITO, PPGI, Q195, Q235, Q345…
Grueso de la tira: (0.3-3) milímetros
Anchura de Max. Strip: 1600m m
identificación de la bobina: ≥Φ508mm
Bobina OD: Φ1800mm
Peso de Max. Coil: 20000Kgs
Motor de la cortadora: Motor de 75KW DC
Eje de la cortadora: Ф220 x 1650m m
Cuchillos de disco en el eje de la cortadora: ID220mm x OD330mm x 10m m, 6CrW2Si.
Separación del disco: ID85 x OD210mm x 6m m, 65Mn
El tensir proporcionado por la tira que pasaba a través de las lanas friccionales sentía de embalaje alrededor de las placas de madera.
Bloque de Recoiler: Ф508 x 1700m m
Motor de Recoiler: Motor de 90KW DC
Control eléctrico: Gabinete del conductor de Eurotherm 590 DC más los paneles de control.
Rajar velocidad: 100m/min máximo, ajustable.
5. Especificación de detalle de la línea de la bobina CTL:
| Modelo | Grueso | Peso de la bobina | Raja acabada | Velocidad de Max Slitting | |
| MA-1 x 600 | 0.2-1m m | 100-600m m | 8T máximo | 20m m mínimos | 50m/min |
| MA-2 x 1300 | 0.3-2m m | 300-1300m m | 15T máximo | 25m m mínimos | 80m/min |
| MA-3 x 1600 | 0.3-3m m | 500-1600m m | 20T máximo | Minuto 25m m | 100m/min |
| MA-4 x 1600 | 0.4-4m m | 500-1600m m | 30T máximo | Minuto 30m m | 80m/min |
| Nota: Los datos en la forma apenas pues referencia según gamas generales, diseñamos y hacemos siempre cada línea según los requisitos específicos de cada cliente, así que cada cliente pueden comprar su propia línea del bien-contenido de nosotros. | |||||
