Datos del producto:
|
| Nombre de producto: | Cuatro-alta máquina reversible del laminador en frío de 500m m | Tamaño entrante de la bobina: | 2.0~3.0×400 milímetro |
|---|---|---|---|
| Tamaño de la bobina de la salida: | 1.0~2.0×400 | Tamaño de la bobina: | máximo externo del diámetro 1600 milímetros |
| Peso de la bobina: | 5T máximo | Diámetro interior de la bobina: | 508m m |
| presión rodante: | Máximo 3500 KN | Velocidad rodante: | Máximo 150 m/min |
| Altura de funcionamiento de la unidad: | 1000 milímetros | Dirección del funcionamiento de la unidad: | de izquierda a derecha (ha decidido por el usuario) |
| Resaltar: | rollo del panel de pared de 0.3-0.8m m que forma la máquina,Rollo del panel de pared del CE que forma la máquina,15m/Min Roll Forming Equipment |
||
1. Nombre de producto

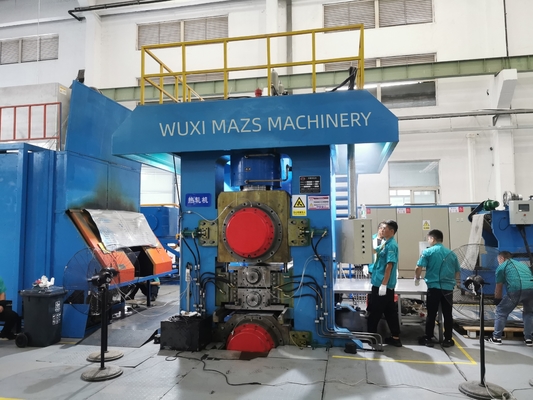

Cuatro-alta línea reversible serie del laminador en frío de MAØ175×500/Ø460×470 500m m de Siemens 6RA80 por completo digital
2. Uso:
utilizado para rodar del acero de carbono y del acero poco aleado con la anchura de 400m m, grueso de product1.0 acabado mm~2.0 mmmm
flujo 3.Process:
Cabeza de Loading→Uncoiling→Pinch→Straight que aplana el → →vertical del centro del rollo del Cutting→welding-lazo (costura de soldadura de la prueba)
El rollo cinco era Cuatro-alto → Recoiler→Unloading del laminador en frío del built→
4. Especificación técnica principal:
| No. | Parámetro técnico | |
| 1 |
Situación de la materia prima |
Acero de carbono llano |
| 2 |
Tamaño entrante de la bobina |
2.0~3.0×400 milímetro |
| 3 |
Tamaño de la bobina de la salida |
1.0~2.0×400 milímetro |
| 4 |
Presión rodante |
Máximo 3500 KN |
| 5 |
Velocidad rodante |
Máximo 150 m/min |
| 6 |
Tensión de desenrollamiento |
Máximo 30 KN |
| 7 |
Diámetro de la extensión del tambor de Recoiler |
Máximo 508m m; 495 milímetros mínimos |
5.scope de la fuente
| No
|
Contenido de la fuente |
Qty. |
Proveedor |
comprador |
Observación |
| Yo |
Parte mecánica |
||||
|
1 |
Coche de bobina |
1 sistema |
√ | ||
|
2 |
Uncoiler |
1 sistema |
√ | ||
|
3 |
Enderezadora |
1 sistema |
√ | ||
|
4 |
Cortadora horizontal |
1 sistema |
√ | ||
|
5 |
Plataforma de soldadura |
1 sistema |
√ | ||
|
6 |
Lazo |
1 sistema |
√ | ||
|
7 |
Incorpore el pellizco y la alimentación |
1 sistema |
√ | ||
|
8 |
Biuld de cinco rodillos para arriba |
1 sistema |
√ | ||
|
9 |
Máquina principal del molino |
2sets |
√ | ||
|
10 |
4pcs |
√ | |||
|
11 |
Caja de engranajes combinada |
1 sistema |
√ | ||
|
12 |
Unidad del rodillo del intercambio |
2 sistemas |
√ | ||
|
13 |
Placa de la salida |
1 sistema |
√ | ||
|
14 |
Recoiler |
1 sistema |
√ | ||
|
15 |
Descarga de la carretilla |
1 sistema |
|||
|
16 |
Bajo y acoplamiento |
1 sistema |
|||
| II |
Equipo hidráulico |
||||
|
1 |
Aceite fino que lubrica la estación |
1 sistema |
√ | ||
|
2 |
Estación hidráulica de baja presión |
1 sistema |
√ | ||
|
3 |
Estación hidráulica para el doblez del rodillo |
1 sistema |
√ | ||
|
4 |
Sistema de lubricante de Emulusion |
1 sistema |
√ | ||
| III |
Motor y equipos eléctricos del control |
||||
|
1 |
Motor principal |
2set |
√ | ||
|
2 |
Motor de Recoiler |
1 sistema |
√ | ||
|
3 |
Dispositivo de transmisión y sistema del PLC |
1 sistema |
√ | ||
|
4 |
Dispositivo de la impulsión de DC del laminador principal |
1 sistema |
√ | ||
|
5 |
Dispositivo de la impulsión de DC del mecanismo de botes giratorios |
1 sistema |
√ | ||
|
6 |
Caja de la operación |
1sets |
√ | ||
| Intravenoso |
Otras piezas |
||||
|
1 |
Dispositivo del indicador de grueso |
2 sistemas |
√ |
Proporcionado por el usuario |
|
|
2 |
Instalación de cables y de alambres en taller |
1 lote |
√ |
Proporcionado por el usuario |
|
|
3 |
Tubería del taller |
1 lote |
√ |
Proporcionado por el usuario |
|
|
4 |
Perno y bloque del pie |
1 lote |
√ |
Proporcionado por el usuario |
|
|
5 |
Cerca del taller y tapadera |
1 lote |
√ |
Proporcionado por el usuario |
|
|
6 |
Gabinete de distribución de la baja tensión |
PC 1 |
√ |
Proporcionado por el usuario |
|
|
7 |
Sistema armónico |
1 sistema |
√ |
Proporcionado por el usuario |
|
